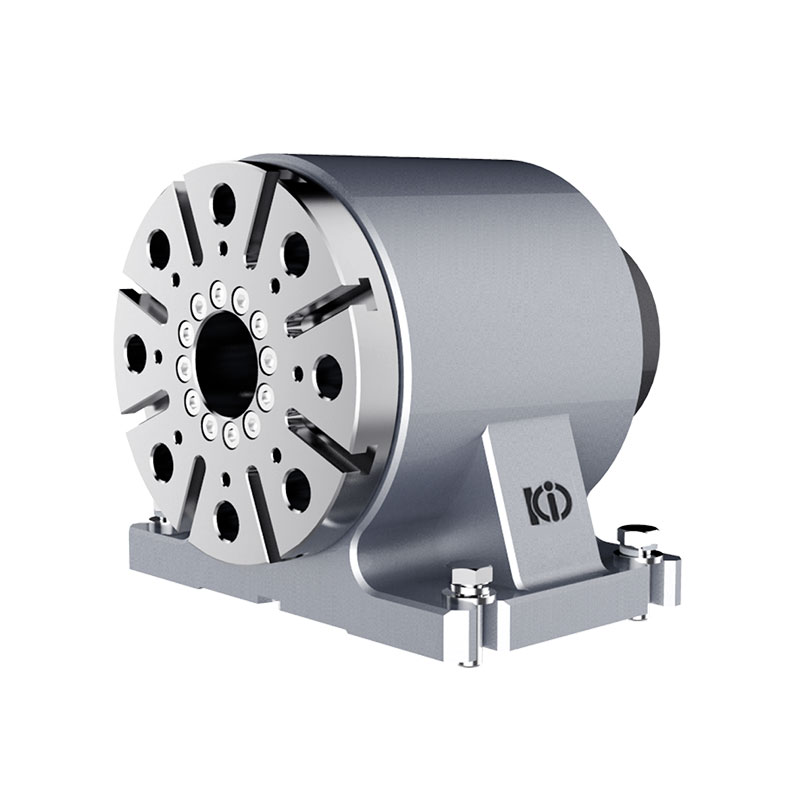

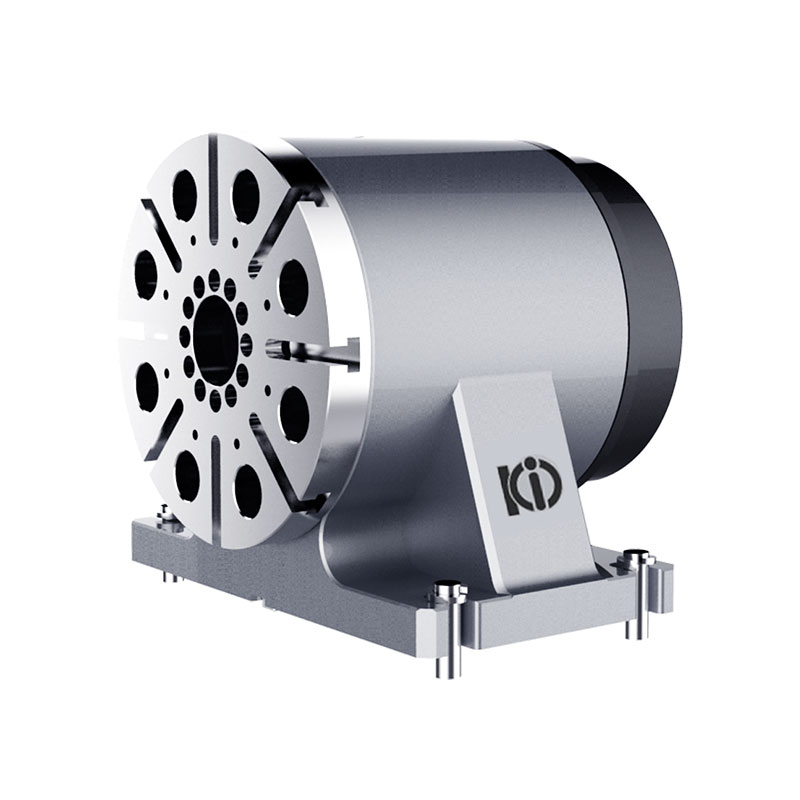

产品特征
• 独创性: PCT 国际发明专利产品，全球首创高精度、高刚性专用谐波减速器与高功率密度电机一体化融合。
• 高精度：分度精度最高达 ±1.5 角秒，重复精度最高达 1.2 角秒。
• 大负载：不依赖液压刹车情况下，驱动扭矩最高达 1200N・m，胜任重切削应用。
• 长寿命：性能稳定，精度长期保持不变。
• 定位快：常规加工无需开启液压刹车功能，大幅节约定位时间。
• 零间隙：谐波传动，真正零间隙。
• 耐冲击：具有出色的耐冲击、耐振动性能。
• 响应快：直驱一体化，出色的动态响应性能，联动加工等应用首选。
• 高效率：效率高达 80% 以上。
• 高防护：全密封设计，耐油污、耐腐蚀，超强防护能力。
• 免维护：无需定期维护，无需更换油脂等。
应用领域
产品广泛应用于数控加工中心、钻攻中心等各种机床领域。
规格参数
| 项目 | 单位 | KCR-170/200 | KCR-250 | KCR-320 |
| 盘面直径 | mm | 中170/中200 | 中250 | Φ320 |
| 盘面中心孔直径 | mm | 中30 | Φ30 | 70 |
| 心轴套内孔直径 | mm | Φ30H7 | Φ30H7 | 中70H7 |
| 中心高度 | mm | 135 | 160 | 210 |
| 盘面T型槽宽度 | mm | 12H7 | 12H7 | 14H7 |
| 底部导键宽度 | mm | 14h7 | 18h7 | 18h7 |
| 传动效率 | / | 80% | 80% | 80% |
| 冷却方式 | / | 自然冷却 | 自然冷却 | 自然冷却 |
| 分度精度 | sec. | ±4 | ±4 | ±4 |
| 重复精度 | sec. | ±1.5 | ±1.5 | ±1.5 |
| 锁紧方式 | -- | 液压制动 | 液压制动 | 液压制动 |
| 锁紧扭矩 | N·m | 390 | 1100 | 1600 |
| 减速比 | / | 1/81 | 1/81 | 1/81 |
| 工作台最高转速 | RPM | 50 | 50 | 40 |
| 容许负载惯性容量 | kg·m2 | 1.07 | 2.51 | 5.67 |
| 最大容许工件重量 | 悬臂 | kg | 130 | 200 | 260 |
| 使用尾座 | kg | 260 | 400 | 520 |
| 最大容许外部负载 | 倾覆力矩 | N·m | 950 | 2500 | 4500 |
| 切削扭矩 | N·m | 390 | 1100 | 1600 |
| 驱动扭矩 | N·m | 350 | 600 | 1200 |
| 转台重量 | kg | 69 | 80 | 138 |
